Kontekst
Kamieniołom kruszywa w pobliżu Johannesburga eksploatuje dwa dwupokładowe przesiewacze wibracyjne do klasyfikacji żwiru. Każdy przesiewacz jest napędzany parą przeciwbieżnych silników wibracyjnych przy 980 RPM. Po przezwojeniu silnika w lokalnym warsztacie jedna z jednostek wróciła z niewyważeniem resztkowym, które podniosło drgania ramy do 16,2 mm/s RMS od strony napędu — daleko poza strefą D normy ISO 10816.
Objawy były jednoznaczne: śruby obudowy luzowały się na każdej zmianie, silnik się przegrzewał, a przerób kruszywa spadł, ponieważ operatorzy ograniczali podawanie materiału, aby zmniejszyć drgania. Odesłanie silnika do warsztatu oznaczało 5 dni przestoju głównej linii klasyfikacji.
Procedura

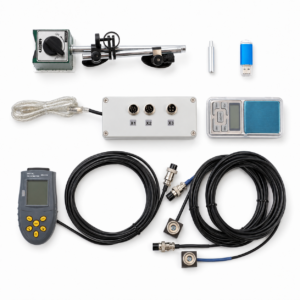

Przesiewacz odstawiono, a silnik odsprzęglono od wału przeciwwag. Czujniki Balanset-1A zamocowano na obu obudowach łożysk. Wybrano wyważanie w dwóch płaszczyznach ze względu na stosunek długości do średnicy wirnika silnika o masie 260 kg.
Pomiar wyjściowy: DE 16,2 mm/s, NDE 13,4 mm/s — obie wartości przy 1× RPM, co potwierdza niewyważenie masowe.
Uruchomienie próbne: masa próbna 120 g w płaszczyźnie korekcji od strony wentylatora (DE). Zarejestrowano współczynniki wpływu dla obu płaszczyzn.
Masy korekcyjne:
- Płaszczyzna DE: 85 g pod kątem 312°
- Płaszczyzna NDE: 55 g pod kątem 78°
Obie masy przyspawano do osłony wentylatora silnika zgodnie z metodą korekcji zatwierdzoną przez producenta silnika.
Pomiar końcowy: DE 2,0 mm/s, NDE 1,7 mm/s — obie wartości w strefie A.
Efekt
| Parametr | Przed | Po |
|---|---|---|
| Drgania DE | 16,2 mm/s | 2,0 mm/s |
| Drgania NDE | 13,4 mm/s | 1,7 mm/s |
| Temperatura silnika | 92 °C | 71 °C |
| Interwał dokręcania śrub | co zmianę | niewymagane |
| Czas wyważania | — | 45 min |
Przesiewacz natychmiast wrócił do pełnej wydajności podawania. Przez kolejne dwa tygodnie służby utrzymania ruchu nie odnotowały ani jednego dokręcania śrub — wcześniej było to codzienne zadanie. Temperatura uzwojeń silnika spadła o 21 °C, co znacząco wydłuża trwałość izolacji.
"Przesiewacz przepracował pełną zmianę bez luzowania się śrub obudowy — pierwszy raz od miesięcy"
Osiągnięte wyniki
16.2 mm/s 2.0 mm/s
Drgania DE
13.4 mm/s 1.7 mm/s
Drgania NDE
45 min
Czas
